近几年，随着通讯、推算机、消费电子等产业的发展，印刷电路板(PCB)行业也急剧发展起来。

据资料统计，全球PCB的产值约占电子元器件总产值的18%，而我国产值和产量均居世界**位。目前，印刷电路板的设计、加工水平己达到0.2~0.3mm(孔径)，0.15~0.12mm(线条宽度和间距)，层数己经达到46层甚至更多，能够说印刷电路板的高技术和高复杂性己经达到一个相当高的水平。

印刷电路板品质的曲直，取决于印造电路板上每根线条、每个孔品质的曲直，而一块板上数以千计的线条和孔中肆意一个产生过细、过粗、残破、针孔、粘连、断开、错位等质量问题，城市影响*终产品质量，或导致产生废品。电路板的层数越多，问题越凸起，造成的废品率越高。所以在出产过程中，若何提高中央过程产品品质，若何削减废品率，若何提高印刷电路板质量是各电路板出产厂家一向不懈钻营的指标。

由于电路板在出产过程中受很多不确定成分的影响如原资料、设备不变性、温度、环境以及报答的谬误操作等，造成缺点是很难预防的，出现的故障根基都是线路谬误，重要可分为：短路、断路、毛刺、缺损几类。若是不实时地将这些质量问题查抄出来，势必在PCB板调试和使用过程中留下隐患，造成更大的损失，所以必须执行严格的中央检验。

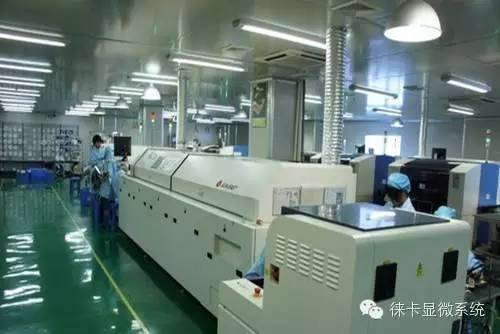

印刷电路板出产流水线

   国表的印刷电路板的自动检测系统价值太贵，而国内也没有研造出真正意思上印刷电路板的自动检测设备，所以国内绝大部门电路板出产厂家还是选取人为用放大镜或投影仪查看的法子进行检侧。由于人为查抄劳动强度大，眼睛容易产生委顿，漏验率很高。并且随着电子产品朝着幼型化、数字化发展，印造电路板也朝着高密度、高精度发展，选取人为检验的步骤，根基无法实现。对更高密度和精度电路板(0.12~0.10mm),己**无法检验。检测伎俩的落后，导致目前国内多层板(8-12层)的产品合格率仅为50-60%。

目前，印刷电路板的在线检测已成为PCB板出产厂家和企业的共识，但真正实此刻线检测难度很大，现有的PCB检测伎俩己经不能适该当今PCB的发展趋向了。因而，一种廉价、**、高速、高精度的印刷电路板缺点设备已成为PCB行业的火急必要。

徕卡显微系统推出用于数字化查抄、观察和丈量的
？榛窒晕⒕迪低矻eica DMS1000

• 内置相机，可在HDMI 显示器上显示极为清澈的图像。

• 光学系统提供高达 300 倍的放大倍率，从*微幼的细节到图像全局都一览无遗。

• 急剧的内置 HDMI 相机可拍摄高达每秒 30 帧的全高清实时图像，分辨率达 5 百万像素。

  您可在显示器上以全新的角度观察样品，并且无需使用目镜。显示器可显示高品质全彩色静态图像以及全高清影片。

     Leica DMS1000 编码变焦光学元件可独立使用也可与电脑衔接，通过 Leica LAS软件进行精确的2D 丈量。


为您带来的优势

• 内置编码变焦

2D丈量无需电脑即可进行！Leica DMS1000的编码变焦职能允许用户使用可凭据每种变焦设置自动动调整的比例尺寸来进行急剧丈量。


• 急剧实时图像

急剧、高分辨率实时图像，全高清分辨率，速度高达 30 fps。高速相机险些**解除了图像延长，大大简化和方便了产品/生物样品的查抄以及对尝试的观察过程。

• 独立式（无需电脑）操作

DMS1000 设置可通过 红表无线
？仄骼唇猩柚。只需单一按一下按钮，就可选择拍摄/查看图像或者影片职能。

内置 CMOS 相机可直接拍摄 5 百万像素的静态图像或长度为数秒的全高清影片并存储在 SD 卡中，无需使用电脑操作。

• 切合人体工学设计

Leica DMS1000 百分之百切合人体工学！这是由于数字显微镜系统**使用数字输出，分歧用户之间无需使用目韭反进行调整。分歧用户使用时，显示器的调整也可急剧、方便地实现。

• 远心光路

当您必须进行精确丈量时，就必要使用高机能的光学元件。Leica DMS1000 建设远心光路作为数字显微镜系统的主题丈量部件。
